Baby Shutter Tester mk II

Caractéristiques

• Mono capteur (mesure de la vitesse globale)
• Précis jusqu'au 1/4000s
• Précis à la fois avec les obturateurs plan focal et les obturateurs centraux, des formats 35mm au grand format
• Conformité ISO-516:2019 : la méthode et les performances de mesure sont conformes aux préconisations du standard.
• Faciles d'utilisation
• Alimenté par pile ou par USB

Focal plane shutter demo:

Central shutter demo:

Point clé : une méthode de mesure précise à la fois pour les obturateurs plan focal et pour les obturateurs centraux

Contrairement à la plupart des testeurs disponibles sur le marché, le Baby Shutter Tester mark II mesure la vitesse en prenant en compte chaque quantité de lumière qui frappe son capteur, exactement comme le fait un film argentique.

En faisant la somme de toutes les variations de lumière détectées lors du déclenchement de l'obturateur, le Baby Shutter Tester mark II prend aussi parfaitement en compte les phases de transition, durant lesquelles l'obturateur n'est ni complètement ouvert et ni complètement fermé.

Les avantages sont les suivants :

• Une excellente précision, même aux hautes vitesses, pour lesquelles les phases de transition sont prédominantes.
• Cette excellente précision est obtenue aussi bien avec les obturateurs à plan focal qu'avec les obturateurs centraux.
• Aucune procédure d'étalonnage n'est nécessaire.

Source de lumière

Afin d'effectuer des mesures précises, le Baby Shutter Tester mark II a besoin d'une source de lumière qui ne scintille pas, contrairement à la plupart des lumières artificielles.

• Pour les tests d'obturateurs plan focal, la LED intégrée est parfaite.

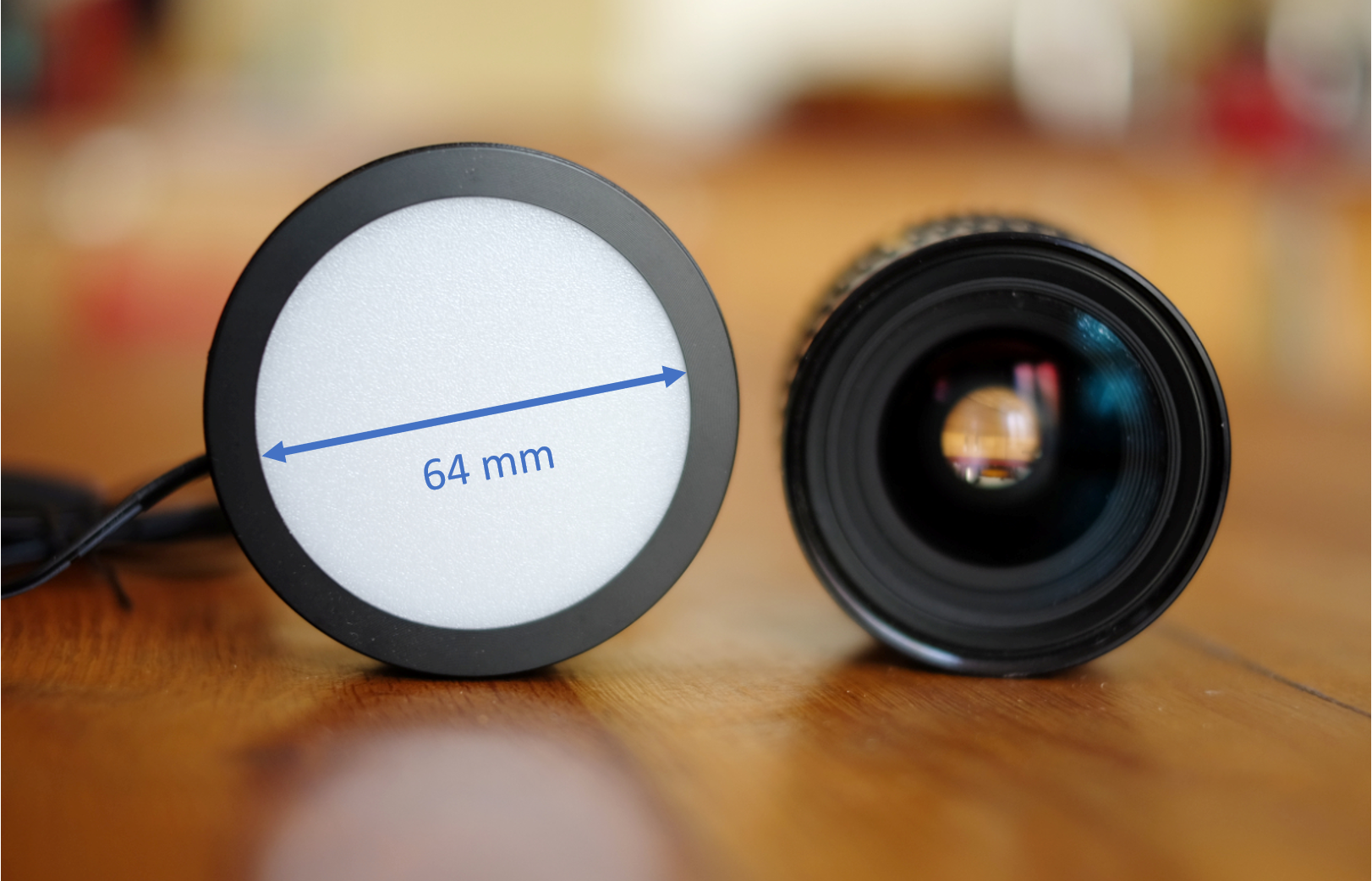

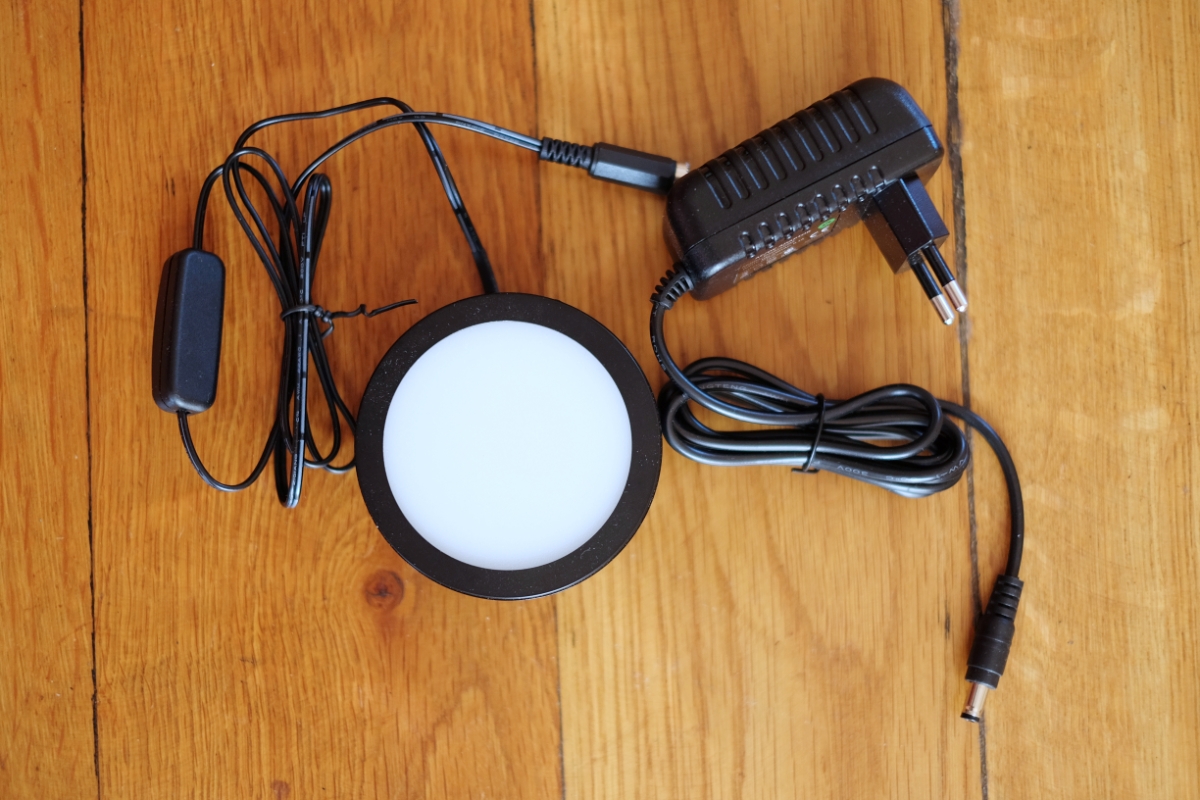

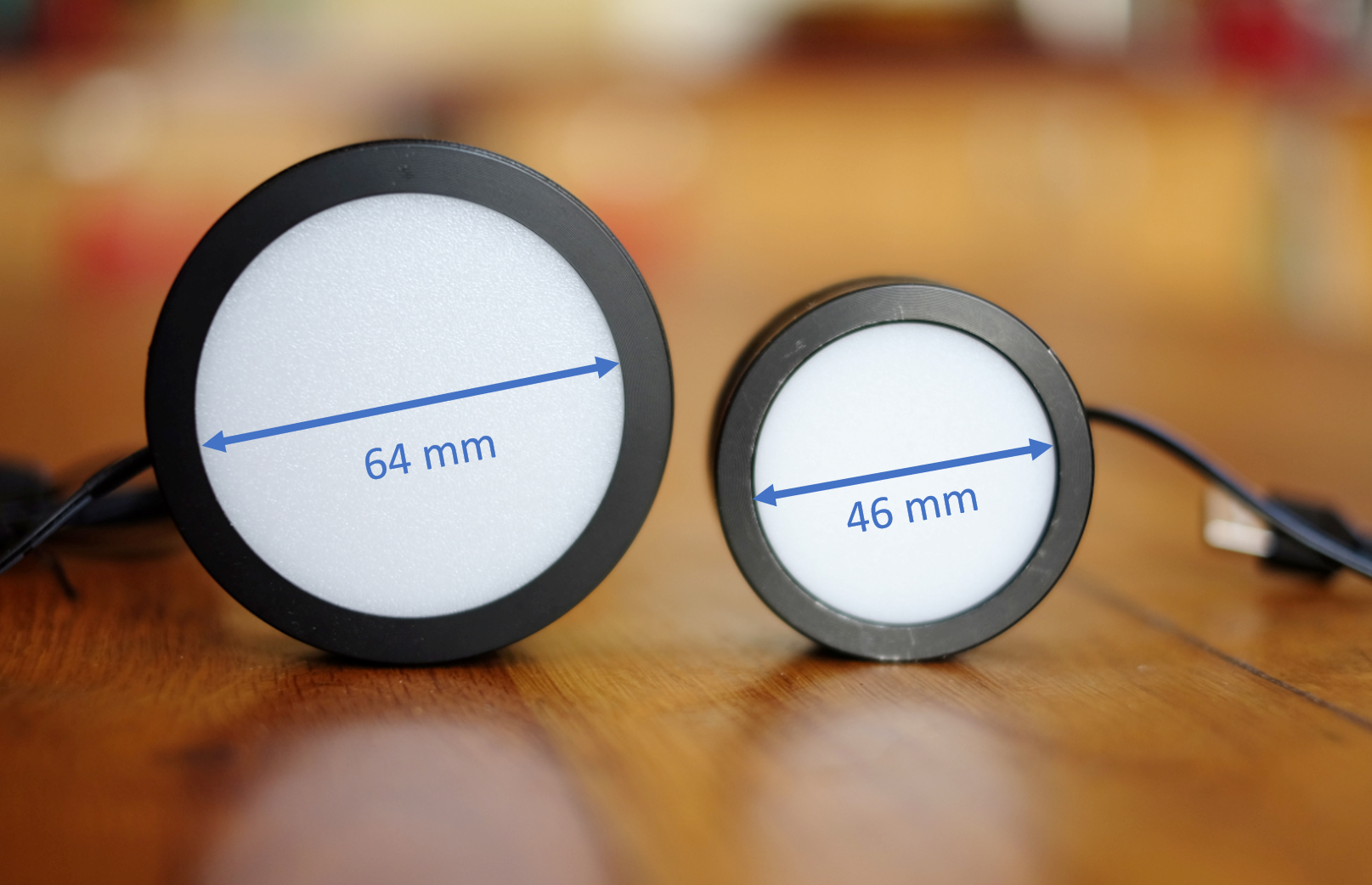

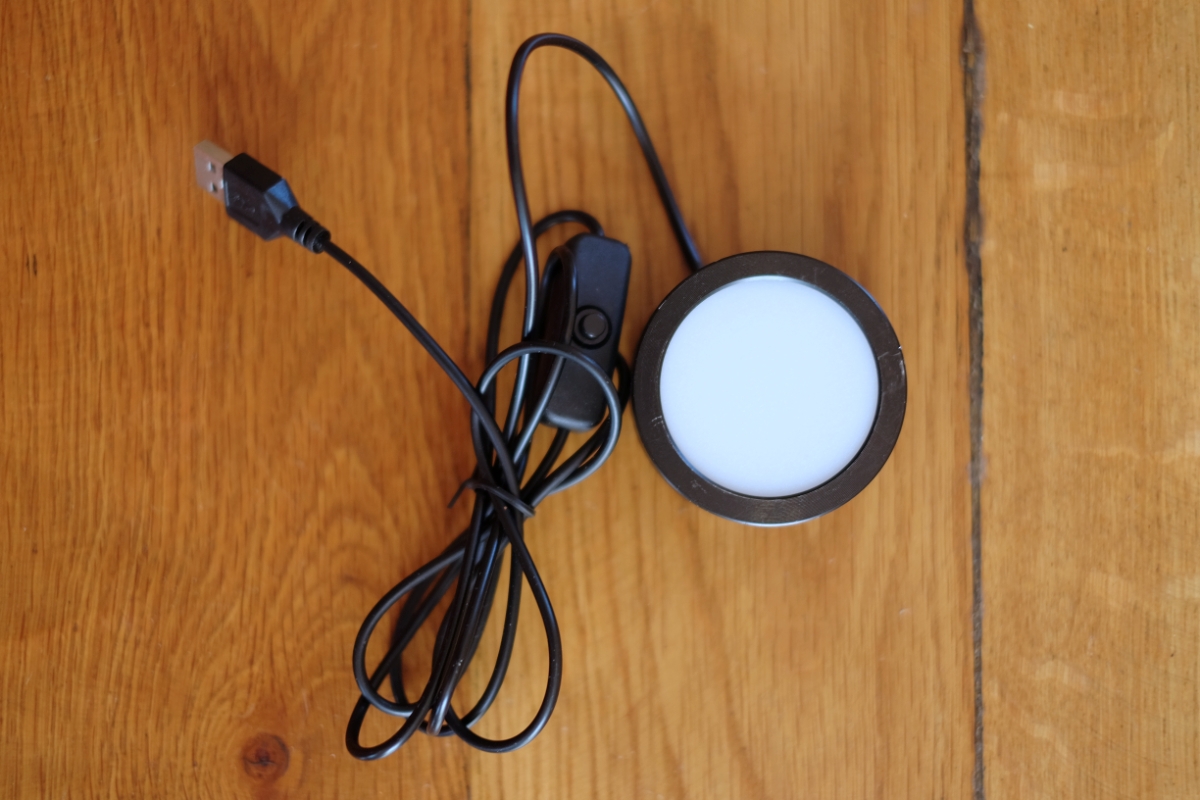

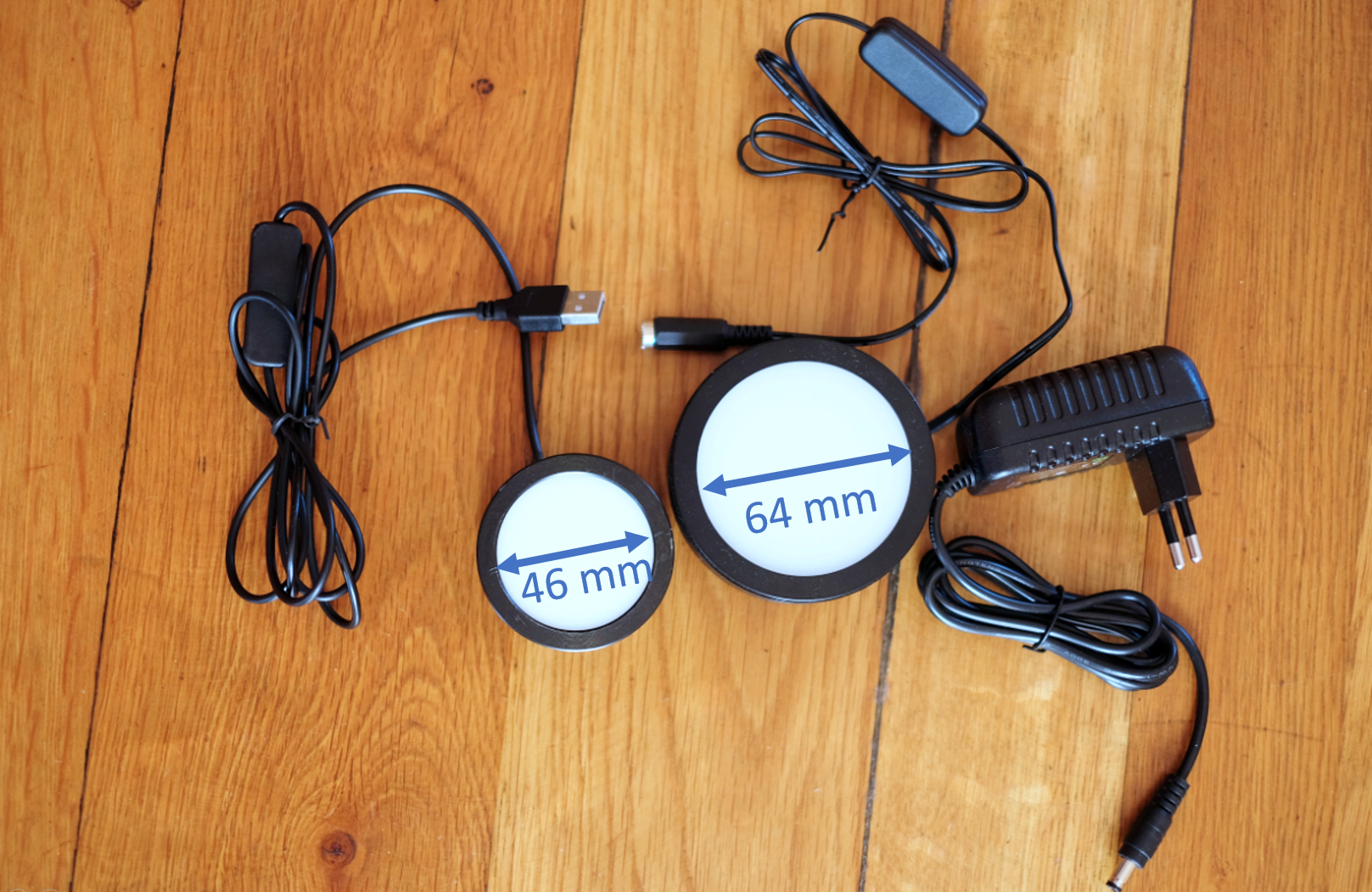

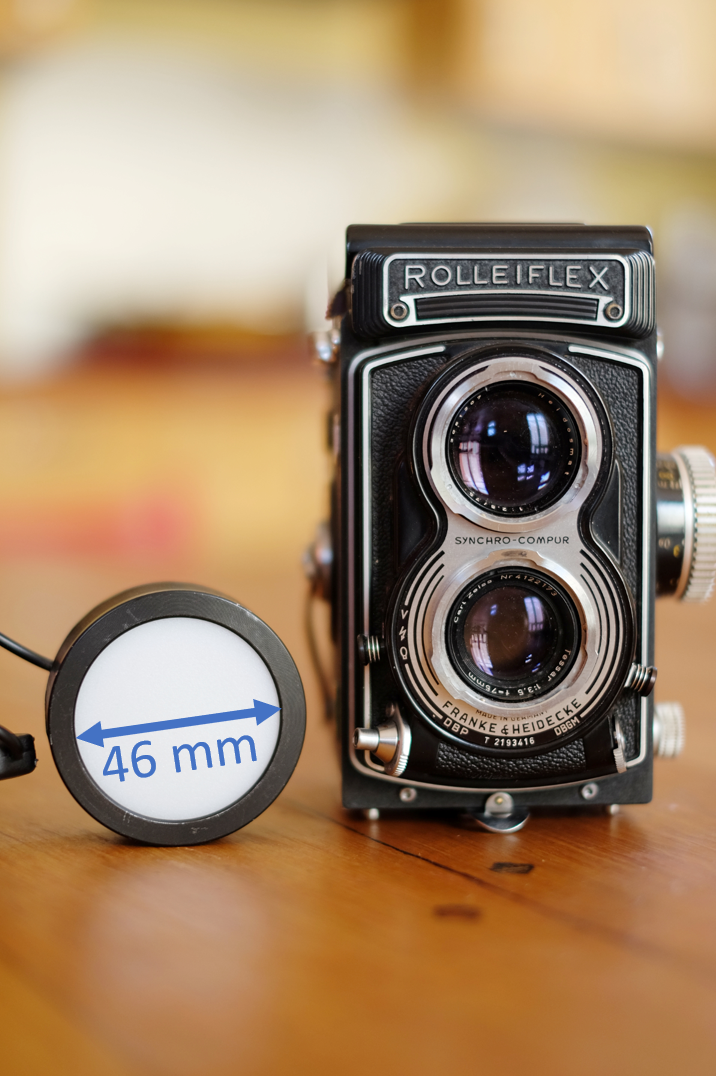

• Pour les tests d'obturateurs centraux, le diffuseur de lumière optionnel est nécessaire. Comme toute la surface de l'obturateur est impliquée dans l'éclairage de chaque point de l'image, la source lumineuse doit couvrir uniformément cette surface.

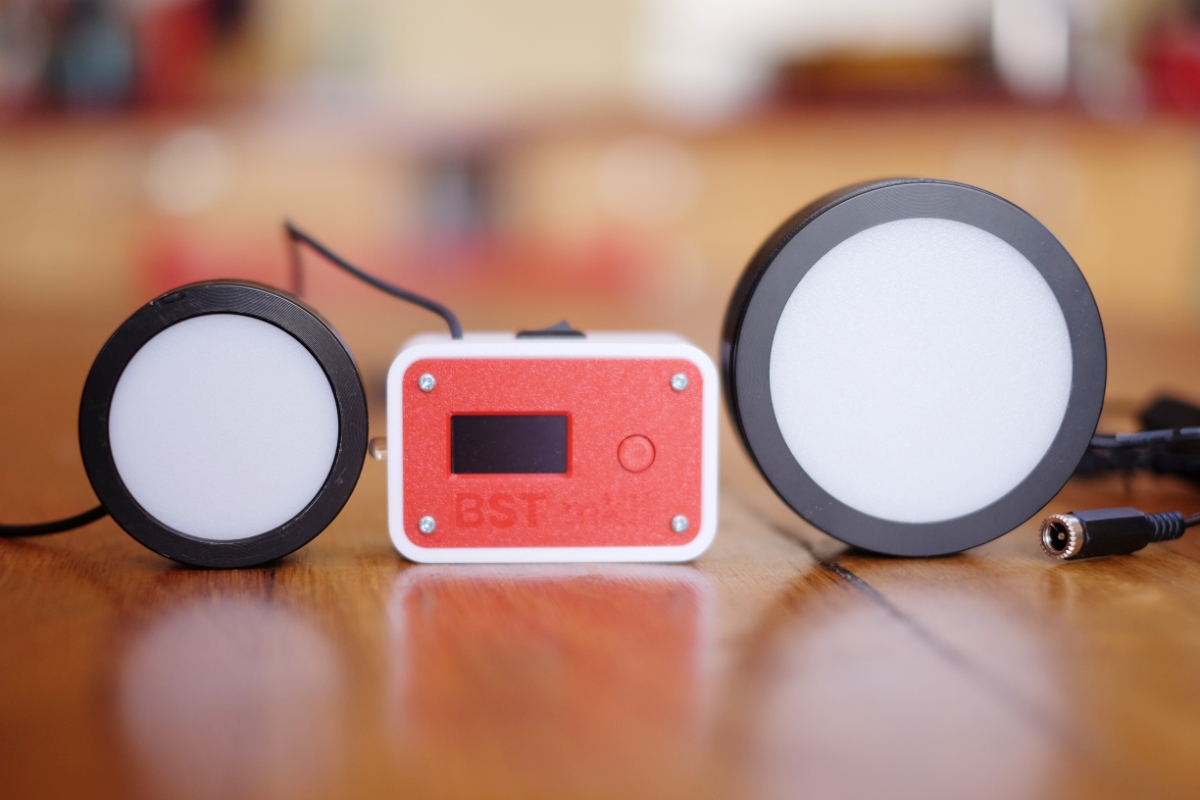

Galerie photo

Vérification de la précision du testeur

Deux méthodes de vérification différentes ont été utilisées pour vérifier la précision du testeur :

• Méthode de test graphique : la sortie de l'étage analogique du testeur est affichée sur un oscilloscope, et la largeur du signal est comparée au résultat affiché par le testeur
• Méthode de la roue rotative : une roue tourne à une vitesse connue (3 m/s au niveau de la jante), et une fente de 3 mm sur la jante simule un obturateur plan focal au 1/1000 s. Le résultat de la mesure est comparé à cette valeur de 1/1000 s théorique.
